本文讲述 Ceph 块设备存储的相关介绍以及 RBD 相关操作。

# 什么是块设备？

首先，块是一个字节序列（例如，一个 512 字节的数据块）。

块设备是 I/O 设备中的一类，是将信息存储在固定大小的块中，每个块都有自己的地址，还可以在设备的任意位置读取一定长度的数据。最常见的块设备例如硬盘,U盘，SD卡等。

做一个不是很准确的但是方便你理解的概括：块设备就是以块作为存储单位的设备。

顺便提一下，与块设备相对应的 I/O 设备是 字符设备，它是在 IO 传输过程中以字符为单位进行传输的设备。例如键盘，打印机等。

Linux 系统下一般块设备都在 /dev/ 目录下，通常块设备（硬盘）连接到计算机之后，系统检测到有新的块设备，就会自动在 /dev/ 目录下创建一个块设备文件，用户就可以通过这个文件去访问块设备。

通常会有 sda, sdb, hda, loop 等这样的块设备文件，其中以 sd 开头的块设备文件对应的是SATA接口的硬盘，而以hd开头的块设备文件对应的是IDE接口的硬盘。以 loop 开头是循环设备，一般链接到某个文件。

# RBD 是什么？

接下来回到我们的正题，那 rbd 是什么呢？ rbd 就是由 Ceph 集群提供出来的块设备。可以这样理解，sda 和 hda 都是通过数据线连接到了真实的硬盘，而 rbd 是通过网络连接到了 Ceph 集群中的一块存储区域，往 rbd 设备文件写入数据，最终会被存储到 Ceph 集群的这块区域中。

接下来我们看看官网对 RBD 的介绍：

RBD : Ceph’s RADOS Block Devices , Ceph block devices are thin-provisioned, resizable and store data striped over multiple OSDs in a Ceph cluster.

Ceph 块设备是精简配置的、大小可调且将数据条带化存储到集群内的多个 OSD 。从这句介绍中我们可以得到 RBD 下面的特性。

RBD 就是 Ceph 里的块设备，挂载以后可以当普通的硬盘使用。
resizable: 这个块可大可小。
data striped: 数据条带化，这个块在 Ceph 里面是被切割成若干小块来保存的。
thin-provisioned: 精简配置的，这个特性有点像虚拟机里面的 VDI 磁盘，块的大小和在 ceph 中实际占用的大小是没有关系的，并不是你创建 1 个 1GB 的块，它就得占 1GB 的空间。刚开始创建的块设备，甚至不占空间的，今后用多大空间，才会在 Ceph 中占用多大空间。

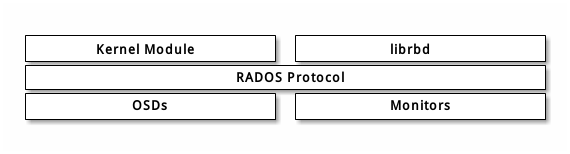

Ceph 块设备利用 RADOS 的多种能力，如快照、复制和一致性。 Ceph 的 RADOS 块设备（ RBD ）使用内核模块或 librbd 库与 OSD 交互。下图是 RBD 的基本架构:

Note: 内核模块可使用 Linux 页缓存。对基于 librbd 的应用程序， Ceph 可提供 RBD 缓存。

# 环境说明

操作系统: Ubuntu 18.04 LTS
Ceph 版本: 12.2.12 Luminous (stable)

如果你还没有安装好 Ceph 环境，请参考 Ceph-03 搭建 Ceph 存储集群

# RBD 操作

RBD 的操作有很多，这里只列举几个常用的操作。

Note: 为了方便起见，下文我们统一用 rbd 来指代 Ceph 的块设备。

# 创建块设备

root@ceph1:~# rbd create foo --size=1024
# 查看当前集群所有 rbd
root@ceph1:~# rbd ls
foo
test

--size 是必须传入的参数，单位默认是 MB，你也可以指定成 GB，例如：

rbd create foo --size=100G

查看 rbd 的详细信息：

root@ceph1:~# rbd info foo
rbd image 'foo':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.d36b6b8b4567
	format: 2
	features: layering, exclusive-lock, object-map, fast-diff, deep-flatten
	flags:
	create_timestamp: Sun Feb 16 01:36:36 2020

我们可以看到 Ceph 默认创建的 rbd 的默认格式是 format2 （Hammer 以及Hammer 之前默认的格式是 format1）。我们再创建一个 format1 格式的 rbd：

root@ceph1:~# rbd create foo-1 --size=1024 --image-format=1
rbd: image format 1 is deprecated
root@ceph1:~# rbd ls
foo-1
foo
test

我们可以看到虽然创建成功了，但是 Ceph 发出一个警告："image format 1 is deprecated"，可见在 Luminous 版本中 format1 格式的 rbd 已经被废弃了。我们再看下 foo-1 的信息：

rbd image 'foo-1':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rb.0.d372.327b23c6
	format: 1

我们可以看到 format1 和 format2 最明显的区别就是 block_name_prefix 的结构不一样。

接下来我们再看看文件结构：

root@ceph1:~# rados -p rbd ls |grep foo
foo-1.rbd
rbd_id.foo

format2 采用rbd_id.{rbd_name}的形式保存了这个块的 prefix，而 format1 采用的是 {rbd_name}.rbd 的形式。

下面对这两种格式进行简要的对比总结：

格式	rbd_diretory	ID	prefix	data
format1	保存了所有 RBD 的名称	foo.rbd	在 ID 中	形如：rb.0.d372.327b23c6
format2	空	rbd_id.foo	在 ID 中并在 `rbd_header.prefix` 显示输出	形如 rbd_data.d36b6b8b4567

除了上面意外 format1 和 format2 还有一个很重要的功能区别，那就是只有 format2 的 rbd 的才支持克隆。 这个后面在下文讲 rbd 克隆操作的时候还会提到。

默认创建的 rbd 的 object 大小是 4MiB（2 的 order 次方），我们也可以自己指定大小，例如：

root@ceph1:~# rbd create foo-2 --size=1024 --object-size=8M
root@ceph1:~# rbd info foo-2
rbd image 'foo-2':
	size 1GiB in 128 objects
	order 23 (8MiB objects)
	block_name_prefix: rbd_data.d37c6b8b4567
	format: 2
	features: layering, exclusive-lock, object-map, fast-diff, deep-flatten
	flags:
	create_timestamp: Sun Feb 16 03:33:53 2020

如果没有指定，那么默认创建的 rbd 都会在 rbd 这个默认的存储池，如果你需要在其他存储池创建 rbd，可以通过下面的 2 种方式：

root@ceph1:~# rbd create foo-3 --size=1024 --pool rbd2
root@ceph1:~# rbd create rbd2/foo-4 --size=1024
root@ceph1:~# rbd ls rbd2
foo-3
foo-4

# 映射块设备

命令形式：

rbd map {rbd_name}

例如：

root@ceph1:~# rbd map test
/dev/rbd1
root@ceph1:~# rbd showmapped
id pool image snap device
0  rbd  test  -    /dev/rbd0

如果你的 rbd 格式是 format2，那么映射的时候可能会遇到如下错误：

root@ceph1:~# rbd map foo
rbd: sysfs write failed
RBD image feature set mismatch. You can disable features unsupported by the kernel with "rbd feature disable foo object-map fast-diff deep-flatten".
In some cases useful info is found in syslog - try "dmesg | tail".
rbd: map failed: (6) No such device or address

出现这种错误的原因是 OS kernel 不支持块设备镜像的一些特性，所以映射失败。这种情况有是那种解决方案

# 方法一

直接diable这个rbd镜像的不支持的特性，首先查看该镜像支持了哪些特性：

rbd image 'foo':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.d36b6b8b4567
	format: 2
	features: layering, exclusive-lock, object-map, fast-diff, deep-flatten
	flags:
	create_timestamp: Sun Feb 16 01:36:36 2020

可以看到特性 features 一栏，由于我 OS 的kernel只支持 layering，其他都不支持，所以需要把部分不支持的特性 disable 掉。

root@ceph1:~# rbd  feature disable foo  exclusive-lock object-map fast-diff deep-flatten
root@ceph1:~# rbd info foo
rbd image 'foo':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.d36b6b8b4567
	format: 2
	features: layering
	flags:
	create_timestamp: Sun Feb 16 01:36:36 2020
root@ceph1:~# rbd map foo
/dev/rbd2

# 方法二

创建rbd镜像时就指明需要的特性，如：

root@ceph1:~# rbd create foo2 --size 1024 --image-feature layering
root@ceph1:~# rbd info foo2
rbd image 'foo2':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.d39d6b8b4567
	format: 2
	features: layering
	flags:
	create_timestamp: Sun Feb 16 04:09:23 2020

# 方法三

如果还想一劳永逸，那么就在执行创建rbd镜像命令的主机中，修改Ceph配置文件/etc/ceph/ceph.conf，在global section下，增加：

rbd_default_features = 1

这里顺便提一下，这里 features 的配置是通过位运算开关来打开或者关闭某个 feature 的。所以如果你想开启 layering, exclusive-lock 支持，这里的 rbd_default_features 值就应该设置成 0x00011 也就是 3，依次类推，全部都打开就是 31（0x11111）。

重启 MON 服务之后生效 systemctl restart ceph-mon.target

# 挂载块设备

挂载之前，跟普通磁盘一样，你先得格式化：

root@ceph1:~# mkfs.ext4 /dev/rbd2
mke2fs 1.44.1 (24-Mar-2018)
Discarding device blocks: done
Creating filesystem with 262144 4k blocks and 65536 inodes
Filesystem UUID: 20f1bdbf-3ecc-4764-a4b9-f351ce168eb3
Superblock backups stored on blocks:
	32768, 98304, 163840, 229376

Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done

然后挂载块设备

root@ceph1:~# mkdir /mnt/rbd-foo
root@ceph1:~# mount /dev/rbd2 /mnt/rbd-foo
root@ceph1:~# df -h | grep rbd
/dev/rbd2       976M  2.6M  907M   1% /mnt/rbd-foo

Ceph RBD 支持 POSIX 标准，所以你可以像使用本地存储目录一样使用它。

# 开机自动挂载

有两种方法可以实现 Ceph rbd 的开机自动挂载。

# 方法一

我们知道 rbd 最所以不能像普通的硬盘设备一样开机自动挂载，是因为 Ceph 的 rbd 必须先经过映射(map)操作。所以我们只需要把 rbd map foo 写入到开机启动脚本就好了。不知道如何设置的同学请参考 ubuntu-18.04 设置开机启动脚本。这里就不做赘述了。

# 方法二

Ceph 本身为我们提供了一种更高级的自动映射 rbd 的方法。

首先我们需要在部署节点上把客户端验证的 key 推送到客户端。

ceph-deploy admin ceph-client
# 如果部署节点没有 ceph-client 的验证信息，可以直接用 scp 拷贝
scp /etc/ceph/ceph.client.admin.keyring root@{client.ip}:/etc/ceph/

然后我们编辑客户端的 rbdmap 文件 vim /etc/ceph/rbdmap，添加一行自动 map 的配置：

rbd/{rbd_name}      id=admin,keyring=/etc/ceph/ceph.client.admin.keyring

{rbd_name} 是你需要自动 map 的 rbd 名称，比如你改成 foo，这样 Ceph 就会在开机的时候自动映射 foo 块设备。

接下来就简单了，我们可以像普通硬盘一样开机挂载了。编辑 /etc/fstab，添加一行自动挂载的配置

/dev/rbd/rbd/{rbd_name} /mnt/rbd ext4 defaults,noatime,_netdev 0 2

这里的 {rbd_name} 同样需要改成对应的 rbd 实际名称，同时需要注意加上 _netdev 选项，表示是网络设备。

# RBD 删除

这个非常简单，命令形式如下：

rbd rm {pool_name}/{rbd_name}

例如：

rbd rm rbd/foo

# RBD 快照

创建快照：

rbd snap create {rbd_name}@{snap_name}

例如：

rbd snap create foo@foo-snap-01
root@client:~# rbd snap ls foo
SNAPID NAME         SIZE TIMESTAMP
    10 foo-snap-01 4GiB Fri Feb  7 04:13:05 2020

删除快照：

rbd snap rm {rbd_name}@{snap_name}

例如：

rbd snap rm foo@foo-snap-01

快照回滚，如果不小心删除数据了，并且之前有创建快照的话，可以使用快照回滚：

rbd snap rollback {rbd_name}@{snap_name}

例如：

root@client:# rbd snap rollback foo@foo-snap-01
Rolling back to snapshot: 100% complete...done.

Note: 回滚之前要先 umout 块设备，回滚之后再重新 mount。

# 通过快照克隆 RBD

首选，被克隆的 rbd 格式必须是 format2

（1）克隆之前，先保护快照，以免被修改。

rbd snap protect foo@s_foo_1

（2）克隆

rbd clone foo@s_foo_1 clone_foo
rbd image 'clone_foo':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.148a76b8b4567
	format: 2
	features: layering
	flags:
	create_timestamp: Sun Feb 16 10:02:24 2020
	parent: rbd/foo@s_foo_1
	overlap: 1GiB

此时我们可以看到 clone_foo 的 parent 属性为 rbd/foo@s_foo_1，表示引用的是 rbd/foo@s_foo_1 快照

（3）脱离

现在 clone_foo 还是跟 rbd/foo@s_foo_1 关联在一起的。还不是一个独立的 rbd，所以我们需要把他们脱离：

root@client:# rbd flatten clone_foo
Image flatten: 100% complete...done.
root@client:# rbd info clone_foo
rbd image 'clone_foo':
	size 1GiB in 256 objects
	order 22 (4MiB objects)
	block_name_prefix: rbd_data.148a76b8b4567
	format: 2
	features: layering
	flags:
	create_timestamp: Sun Feb 16 10:02:24 2020

脱离之后 clone_foo 就是一个独立的 rbd 了。

# RBD 扩容

RBD 的扩容分 2 步：

扩展块大小

扩展 fs（文件系统）

Ceph 块设备映像是精简配置，只有在你开始写入数据时它们才会占用物理空间。然而，它们都有最大容量，就是你设置的 --size 选项。如果你想增加（或减小） Ceph 块设备映像的最大尺寸，执行下列命令：

rbd resize --size 2048 foo #增加块设备容量
rbd resize --size 2048 foo --allow-shrink # 减少块设备容量

如果 rbd 已经被挂载了，扩容/缩容之后还需要扩展挂载 rbd 的文件系统，否则不会生效。

ext4 文件系统扩容：

resize2fs /dev/rbdxxx

xfs 文件系统扩容：

xfs_growfs /dev/rbdxxx

# RBD 缩容

Note: xfs 文件系统不支持文件系统缩小，只能增大，ext4 文件系统支持扩大和缩小

RBD 缩容比较麻烦，分为 4 步：

先卸载文件系统 umout /dev/rbd0

检测文件系统 e2fsck -f /dev/rbd0
缩小文件系统 resize2fs /devrbd0 400M
缩小块大小 rbd resize --image rbd1 --size 400 --allow-shrink

注意，上面的步骤不能乱，要严格按照顺序执行。操作完之后，要记得检查块设备里面的文件是否可以正常访问，是否有损坏。
